Производитель: Honeywell Braukmann
Модель: 34613267
Наличие: В наличии
0 р.
Без НДС: 0 р.
Кол-во: + -
  В закладки В сравнение
Минимальное количество заказа этого товара: 999
Метки: Бытовые, системы, Бытовые системы, D04 Оптом

Клапаны понижения давления (редукционные клапаны) предохраняют оборудование от избыточного давления в системе водоснабжения. Установка такого клапана позволяет избежать повреждений, вызванных избыточным давлением и уменьшить расход воды. С помощью клапана с понижением давления можно также поддерживать постоянный уровень установленного давления на выходе, даже при наличии скачков входного давления. Поддержание выходного давления на постоянном уровне сводит к минимуму шум потока воды.

ОБЩИЕ ХАРАКТЕРИСТИКИ:
- Изделия проверены в соответствии со стандартом DVGW
- Изделия прошли сертификацию в России
- Давление на выходе выставляется с помощью регулировочного маховика
- Небольшие размеры позволяют использование клапанов в ограниченном пространстве
- Регулировочная пружина не находится в контакте с питьевой водой
- Специальные гнезда для манометра (манометр в комплект не входит)
- Продукция надежна и многократно проверена в эксплуатации
- Небольшой вес


ОСОБЕННОСТИ:

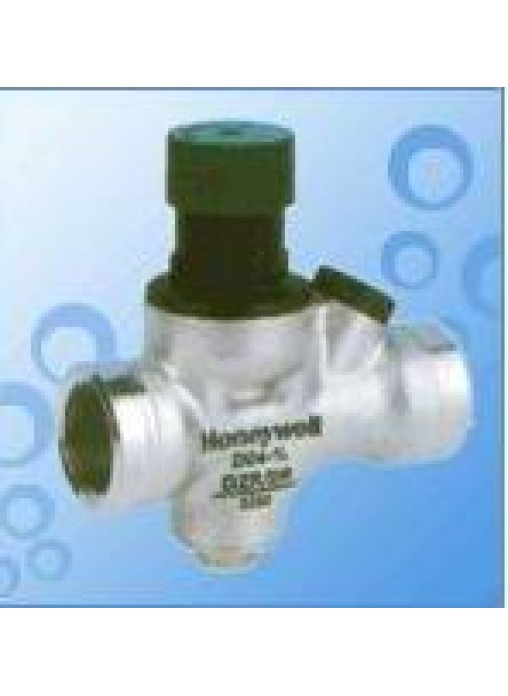

Клапан понижения давления D04 является наиболее простым и доступным устройством в линейке редукционных клапанов Honeywell-Braukmann. Простота конструкции, тем не менее, не мешает ему обеспечивать выходное давление в заданных пределах. На корпусе предусмотрено посадочное гнездо для подключения манометра, при помощи которого можно отслеживать давление на выходе.
Регулирующая пружина клапана не имеет контакта с водой. Перепады давления на входе не влияют на уровень давления на выходе.

КОНСТРУКЦИЯ: клапан D04 состоит из:
- корпуса с внутренней резьбой и резьбовым отверстием для манометра на выходе
- вкладыша клапана с диафрагмой
- регулировочной пружины
- регулировочного маховика

МАТЕРИАЛЫ:
- никелированный латунный корпус
- армированная волокном мембрана из NBR
- уплотнения из NBR
- регулировочная пружина из пружинной стали

МАРКИРОВКА МОДИФИКАЦИЙ:
D04–ХХХ А - стандартная модификация,
где ХХХ – присоединительный размер

Присоединительный размер R1/2"3/4"
Условный проход, DN1520
Приблизительный вес (кг)0,330,38
Размеры (мм)
L
H
h
83
67,5
33,5
90
67,5
33,5
Значение коэффициента kvs1,761,76


ПРИНЦИП ДЕЙСТВИЯ:
Клапан работает по принципу уравнивания усилий. Усилие диафрагмы направлено против силы распрямления пружины. Если впускное давление, а вместе с ним и нажим диафрагмы, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются.
Скачки давления на входе не оказывают влияния на давление, установленное на выходе

ИНСТРУКЦИЯ ПО МОНТАЖУ:
При монтаже должны учитываться местные предписания, общие указания и инструкции по установке. Установка должна производиться в легко доступном и защищенном от мороза месте.
1. Трубы хорошо промыть
2. Установить клапан:
- направление потока должно совпадать с направлением, указанным стрелкой
- в горизонтальном трубопроводе - установка в положении черной пластмассовой крышкой вверх
- установка производится в состоянии без напряжения и при отсутствии изгибающего момента
3. Клапан готов к эксплуатации

УСТАНОВКА ВЫХОДНОГО ДАВЛЕНИЯ:

Для установки изменения выходного давления выполнить следующее (см рисунок):
- Закрыть клапан [1]
- На выходной стороне стравить давление
- Закрыть клапан [2]
- Установить манометр
- Открыть клапан [1]
- Винт со шлицом [3] вращать прилагаемой регулировочной ручкой зеленого цвета вправо до тех пор, пока на манометре не установится нужная величина выходного давления. Если давление будет установлено ниже требуемой величины, то необходимо заново стравить давление на выходной стороне, для последующей установки нужной величины.
- Клапан [2] открыть
- Регулятор давления готов к эксплуатации

ТИПИЧНЫЕ СПОСОБЫ ПРИМЕНЕНИЯ:
Клапаны с понижением давления применяются в бытовых, коммерческих и промышленных установках в пределах их технических условий. Их следует устанавливать:
- для безотказной работы бытовой техники (рекомендованное давление обычно составляет 4 бар)
- если статическое давление превышает максимально допустимое для данной системы значение
- если нежелательны скачки давления в оборудовании, находящемся ниже по направлению потока воды
- для достижения постоянного уровня давления на входе и выходе, в системах повышения давления, оборудованных насосом
- если при использовании системы повышения давления требуется несколько зон давления (поэтажная установка клапанов в многоэтажных зданиях)

ДИАГРАММА КОЭФФИЦИЕНТА kvs
